Topologi Jaringan adalah deskripsi skematis pengaturan jaringan, menghubungkan berbagai node (pengirim dan penerima) melalui jalur koneksi.
Topologi jaringan mengacu pada tata letak fisik atau logis dari suatu jaringan. Ini mendefinisikan cara yang berbeda tempat dan hubungan satu sama lain. Di sisi lain, topologi jaringan dapat menggambarkan bagaimana data ditransfer antar node.
Ada dua pemahaman topologi jaringan: fisik dan logis.
Topologi fisikmenekankan tata letak fisik dari perangkat dan node yang terhubung termasuk lokasi dan pemasangan kabel.
Topologi logis berfokus pada pola transfer data antara node-node jaringan.

Topologi BUS
Jenis topologi jaringan ini umumnya digunakan dengan jaringan Ethernet.

Topologi Bus dapat bersifat Fisik dan Logika .

Topologi Bus adalah salah satu yang paling sederhana dari topologi jaringan yang digunakan. Yang menjadi sederhana ialah topologi bus hanya memerlukan satu kabel (disebut sebagai Backbone ) dari perangkat pertama / PC di jaringan ke perangkat / PC terakhir.
Kabel tunggal, tulang punggung berfungsi sebagai media komunikasi bersama yang dipasang perangkat dengan konektor interface. Perangkat yang ingin berkomunikasi dengan perangkat lain di jaringan mengirim pesan siaran ke kabel yang semua perangkat lain lihat, tetapi hanya penerima yang dituju yang benar-benar menerima dan memproses pesan tersebut.
Jika lebih dari beberapa lusin komputer ditambahkan ke jaringan bus, masalah kinerja kemungkinan akan terjadi. Selain itu, jika kabel backbone gagal, seluruh jaringan secara langsung menjadi tidak dapat digunakan.
Fitur Topologi Bus
  1. Mentransmisikan data hanya dalam satu arah.
  2. Setiap perangkat terhubung ke satu kabel
Keuntungan dari Topologi Bus
  1. Lebih efektif biaya.
  2. Kabel yang dibutuhkan paling tidak lebih sedikit dibandingkan dengan topologi jaringan lainnya.
  3. Digunakan dalam jaringan kecil.
  4. Mudah dimengerti.
  5. Mudah untuk memperluas bergabung dengan dua kabel bersama.
Kekurangan Topologi Bus
  1. Kabel gagal maka seluruh jaringan gagal.
  2. Jika lalu lintas jaringan yang berat atau node semakin banyak kinerja jaringan menurun.
  3. Kabel memiliki panjang yang terbatas.
  4. Lebih lambat dari topologi ring.
Topologi Ring
Disebut topologi ring karena membentuk sebuah cincin, karena setiap komputer terhubung ke komputer lain, dengan yang terakhir terhubung ke yang pertama.
Dalam jaringan cincin, setiap perangkat memiliki dua tetangga untuk berkomunikasi.
Semua pesan perjalanan melalui cincin ke arah manapun sama (baik "searah jarum jam" atau "berlawanan arah jarum jam"). Kegagalan di kabel atau perangkat merusak loop dan dapat menurunkan seluruh jaringan.
Untuk mengimplementasikan jaringan cincin, biasanya menggunakan teknologi FDDI, SONET, atau Token Ring . Topologi ring ditemukan di beberapa gedung perkantoran atau kampus sekolah.

Fitur Ring Topology
  1. Sejumlah repeater digunakan untuk topologi Ring dengan sejumlah besar node, karena jika seseorang ingin mengirim beberapa data ke node terakhir dalam topologi ring dengan 100 node, maka data harus melewati 99 node untuk mencapai node ke-100. . Oleh karena itu untuk mencegah kehilangan data repeater digunakan dalam jaringan.
  2. Transmisinya unidirectional, tetapi dapat dibuat dua arah dengan memiliki 2 koneksi antara setiap Node Jaringan, ini disebut Dual Ring Topology .
  3. Dalam Topologi Cincin Ganda, dua jaringan cincin terbentuk, dan aliran data berlawanan arah di dalamnya. Sehingga, jika satu kabel gagal, kabel kedua dapat bertindak sebagai cadangan, untuk menjaga jaringan tetap terjaga.
  4. Data ditransfer secara berurutan yang sedikit demi sedikit. Data yang ditransmisikan, harus melewati setiap node dari jaringan, sampai node tujuan.
Keuntungan dari Ring Topology
  1. Mengirimkan jaringan tidak dipengaruhi oleh lalu lintas tinggi atau dengan menambahkan lebih banyak node, karena hanya node yang memiliki token yang dapat mengirimkan data.
  2. Murah untuk dipasang dan dikembangkan
Kekurangan Ring Topology
  1. Pemecahan masalah sulit dalam topologi ring.
  2. Menambah atau menghapus komputer mengganggu aktivitas jaringan.
  3. Kegagalan satu komputer mengganggu seluruh jaringan.

Topologi STAR
Banyak jaringan rumah menggunakan topologi star. Jaringan star memiliki titik koneksi pusat yang disebut "hub node" yang mungkin merupakan hub jaringan , switchatau router.
Dibandingkan dengan topologi bus, jaringan Star umumnya membutuhkan lebih banyak kabel, tetapi kegagalan dalam kabel individu jaringan Star hanya akan menghapus satu akses jaringan komputer dan bukan seluruh LAN. (Jika hub gagal, bagaimanapun, seluruh jaringan juga gagal.)
Secara fisik menambahkan perangkat baru ke jaringan Star sangat sederhana dibandingkan dengan topologi lainnya, Anda cukup menjalankan kabel dari perangkat baru ke hub / switch.

Fitur Topologi Star
  1. Setiap node memiliki koneksi khusus ke hub.
  2. Hub bertindak sebagai repeater untuk aliran data.
  3. Dapat digunakan dengan twisted pair, Fiber Optik atau kabel koaksial.
Keuntungan dari Topologi Star
  1. Performa cepat dengan beberapa node dan lalu lintas jaringan yang rendah.
  2. Hub dapat ditingkatkan dengan mudah.
  3. Mudah untuk memecahkan masalah.
  4. Mudah diatur dan dimodifikasi.
  5. Hanya node yang terpengaruh yang gagal, sisa node dapat bekerja dengan lancar.
Kekurangan Star Topology
  1. Biaya pemasangan tinggi.
  2. Mahal untuk digunakan.
  3. Jika hub gagal maka seluruh jaringan dihentikan karena semua node bergantung pada hub.
  4. Kinerja didasarkan pada hub yang tergantung pada kapasitasnya
Topologi MESH
Topologi mesh memperkenalkan konsep rute. Tidak seperti masing-masing topologi sebelumnya, pesan yang dikirim pada jaringan mesh dapat mengambil salah satu dari beberapa jalur yang mungkin dari sumber ke tujuan. (Ingat bahwa bahkan dalam sebuah cincin, meskipun dua jalur kabel ada, pesan hanya dapat melakukan perjalanan dalam satu arah.)
Jenis topologi jaringan ini menawarkan toleransi kesalahan tertinggi dari semua topologi jaringan, juga biasanya yang paling mahal.

Setiap kali Anda menambahkan klien ke jaringan mesh Anda harus menjalankan kabel ke masing-masing perangkat lain.

Ini adalah koneksi point-to-point ke node atau perangkat lain. Semua simpul jaringan saling terhubung satu sama lain.
Jumlah kabel yang Anda perlukan untuk jaringan mesh dapat dihitung dengan:

CN = (D * (D-1)) / 2
(Di mana CN membutuhkanKabel, dan D adalah jumlah perangkat di jaringan)

Jika jaringan Anda akan memiliki 4 klien / perangkat, maka Anda akan membutuhkan:
4 * 3/2 = 6 kabel

Masalahnya jika ada jaringan besar, bayangkan jaringan 40 perangkat:
40 * 39/2 = 780 kabel

Ketika Anda perlu menambahkan satu perangkat ke jaringan Mesh pekerjaannya bisa sangat rumit, misalnya, jika Anda memiliki jaringan 15 perangkat, menambahkan satu perangkat berarti menambah 15 kabel ke jaringan.

Jenis-Jenis Topologi Mesh
  1. Topologi Mesh Partial: Dalam topologi ini beberapa sistem terhubung dengan cara yang sama seperti topologi mesh tetapi beberapa perangkat hanya terhubung ke dua atau tiga perangkat.
  2. Full Mesh Topology: Setiap node atau perangkat saling terhubung satu sama lain.
Fitur Topologi Mesh
  1. Terhubung sepenuhnya.
  2. Kuat.
  3. Tidak fleksibel.
Keuntungan dari Topologi Mesh
  1. Setiap koneksi dapat membawa beban datanya sendiri.
  2. Kuat.
  3. Kesalahan didiagnosis dengan mudah.
  4. Menyediakan keamanan dan privasi.
Kekurangan dari Topologi Mesh
  1. Instalasi dan konfigurasi sulit.
  2. Biaya pemasangan kabel lebih banyak.
  3. Diperlukan kabel massal.

Topologi TREE

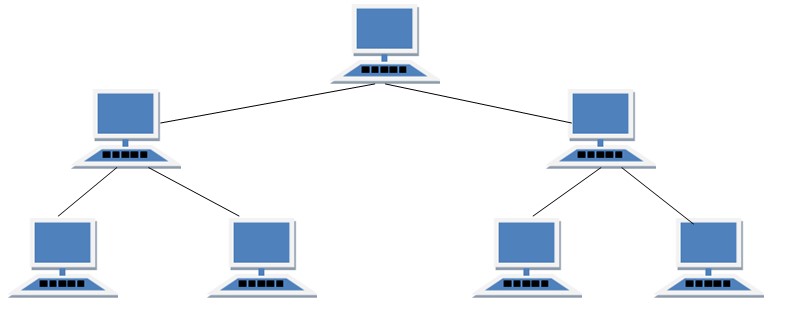

Sebuah node root terhubung ke dua atau lebih node sub-level, yang terhubung secara hierarkis ke node sub-level. Secara fisik, topologi tree mirip dengan topologi bus dan star; tulang punggung jaringan dimiliki topologi bus, sedangkan node tingkat rendah terhubung menggunakan topologi star.

Fitur Topologi Tree
  1. Ideal jika workstation ditempatkan dalam kelompok.
  2. Digunakan dalam Wide Area Network.
Keuntungan dari Topologi Tree
  1. Perluasan topologi bus dan star.
  2. Perluasan node dimungkinkan dan mudah.
  3. Mudah dikelola dan dipelihara.
  4. Deteksi kesalahan mudah dilakukan.
Kekurangan Tree Topologi
  1. Bergantung pada kabel.
  2. Mahal sekali.
  3. Jika lebih banyak node membutuhkan perawatan yang sulit.
  4. Hub pusat gagal, jaringan gagal.
Topologi HYBRID
Ini adalah jenis topologi yang berbeda yang merupakan campuran dari dua atau lebih topologi. Misalnya jika di dalam kantor departemen menggunakan topologi ring dan yang lainnya menggunakan topologi star, menggabungkan topologi ini akan menghasilkan Topologi Hybrid (topologi ring dan topologi star).
Fitur Topologi Hybrid
  1. Ini adalah kombinasi dari dua atau lebih topologi
  2. Mewarisi kelebihan dan kekurangan dari topologi yang disertakan
Keuntungan dari Topologi Hybrid
  1. Dapat diandalkan sebagai deteksi Kesalahan dan pemecahan masalah dengan mudah.
  2. Efektif.
  3. Scalable sebagai ukuran dapat ditingkatkan dengan mudah.
  4. Fleksibel.
Kekurangan dari Topologi Hybrid
  1. Kompleks dalam desain.
  2. Mahal sekali.
